Calderas Petróleo-Gas

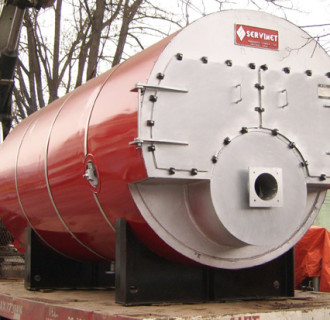

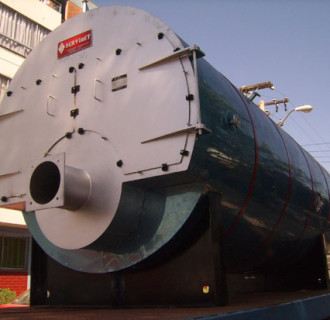

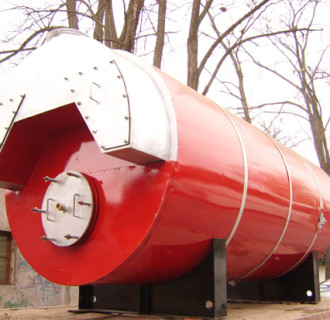

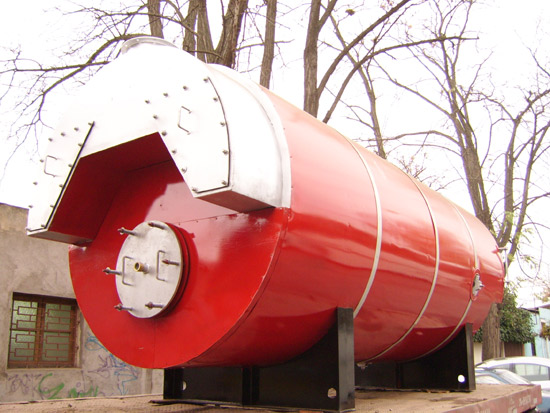

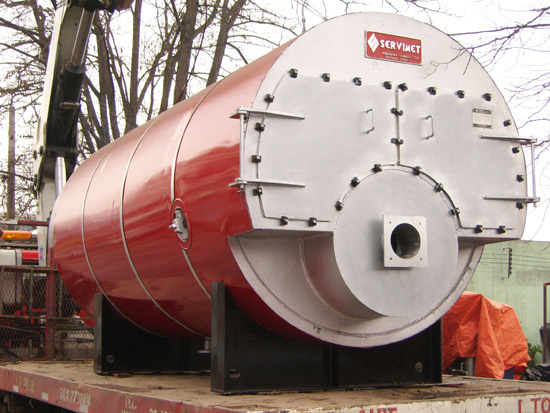

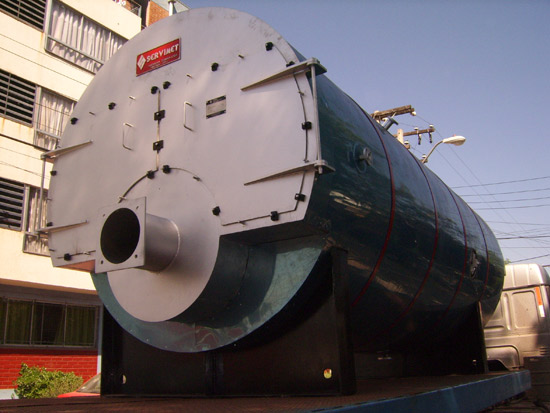

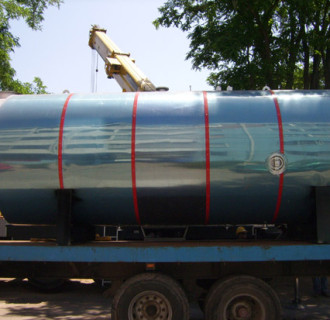

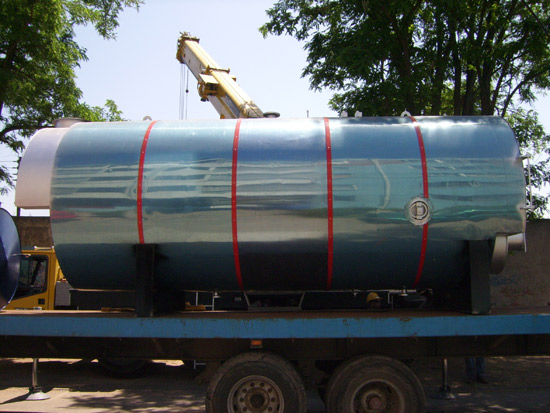

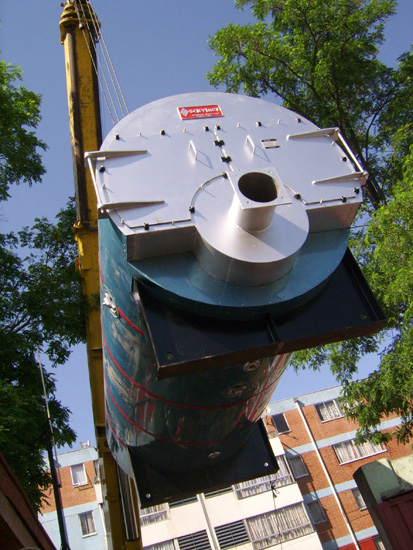

SUPERECONOMIC-V

La SUPERECONOMIC-V es una caldera de alta eficiencia para la generación de vapor utilizando como combustible petróleo diesel (N°5 y N°6), gas natural o gas licuado.

Es del tipo marina escocesa de tres pasos de gases con cámara de humos refrigerada por agua ígneo tubular. Posee una cámara de combustión de baja carga térmica para un nivel bajo de emisiones de óxido de nitrógeno.

La caldera SUPERECONOMIC-V se fabrica para generar desde 800 hasta 20.000 kg de vapor por hora y para presiones de trabajo de 8, 10, 12 y 14 bar. Alcanza eficiencias de combustión de hasta un 91%, según la presión de trabajo.

El gran contenido de agua de la calderaSUPERECONOMIC-V le permite soportar grandes picos de consumo sin caídas de presión, típicos del inicio de procesos. Al mismo tiempo, su baja velocidad de desprendimiento y el separador de gotas aseguran la sequedad y calidad del vapor.

La caldera SUPERECONOMIC-V es una unidad de alta eficiencia ideal para procesos continuos.

Especificaciones Técnicas

MODELO
Uni. 800 1000 1500 2000 2500 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000
PRODUCCIÓN DE VAPOR
(a 8 bar de presión de trabajo
con agua de alimentación a 60°C)
kg/vh. 800 1000 1500 2000 2500 3000 4000 5000 6000 8000 10000 12000 15000 18000 20000
POTENCIA TERMICA UTIL
KW 561 701 1051 1402 1753 2103 2805 3506 4207 5609 7012 8414 10517 12620 14023
CONSUMO MÁXIMO HORA

PETRÓLEO DIESEL (P2)
LT 62 77 116 155 193 232 309 386 464 618 773 927 1.159 1.391 1.546
PETRÓLEO N° 5 (P5)
KG 55 68 102 137 171 205 274 342 410 547 684 820 1.025 1.231 1.367
PETRÓLEO N° 6 (P6)
KG 57 71 107 143 178 214 286 357 428 571 714 857 1.071 1.285 1.428
GAS LICUADO (GL)
LT 91 114 171 228 286 343 457 571 685 914 1.142 1.370 1.713 2.056 2.284
GAS NATURAL (GN)
M3n 65 82 122 163 204 245 326 408 489 653 816 979 1.224 1.468 1.631
DIMENSIONES

ANCHO TOTAL
mm 1600 1700 1950 2000 2100 2190 2250 2400 2510 2780 3024 3520 3720 3750 3750
ALTURA TOTAL
mm 1850 1900 2150 2210 2300 2430 2520 2650 2810 3030 3150 3790 3930 4200 4200
LARGO TOTAL
mm 3300 3400 4400 4150 5100 4500 6100 5900 5900 6200 6950 7450 7300 7980 7980
PESO TOTAL
KG 3340 4020 6310 6580 7950 8380 12180 13250 15230 17950 23540 29730 35980 39000 41250
CONTENIDO DE AGUA
LT 2200 2300 4800 4300 6600 6000 8800 10000 11000 14000 19100 29200 30000 33100 31700
PERDIDA DE CARGA
EN PASO DE HUMOS
mbar 4,7 5,5 6,5 6,8 6,9 7,1 8 9 10 12 13 14 13 12 15
